半导体设备真空蝶阀是半导体工业中不可或缺的关键组件之一，它的精密加工和高质量要求对半导体工业的生产效率和产品质量起着至关重要的作用。在本文中，我们将探讨半导体设备真空蝶阀的制造过程、相关技术和应用。

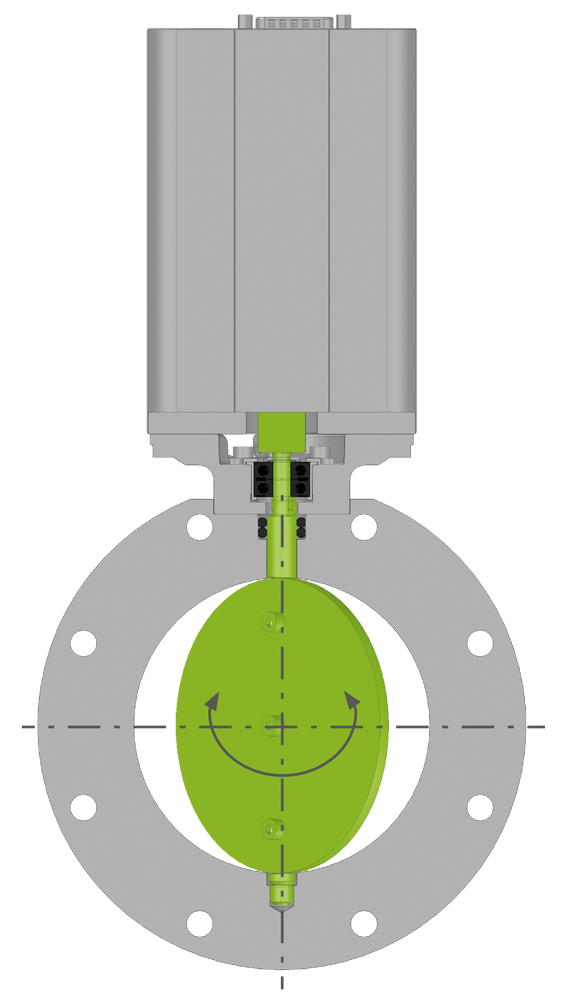

图片来源：VAT官网
真空蝶阀精密制造过程：
半导体设备真空蝶阀的制造过程十分复杂，需要高度精密的加工技术和严格的质量控制。制造过程包括：机械绘图、数控加工、热处理、表面处理、组装和测试等环节。其中，数控加工是最关键的一步，需要高精度的机床和刀具，以确保零件的几何形状和尺寸精度。
真空蝶阀精密制造相关技术：
半导体设备真空蝶阀制造涉及到多种相关技术，包括CAD设计、数控加工、热处理、表面处理、组装和测试等。在图纸设计中，需要使用专业的三维建模软件，以确保零件的精度和准确性。在数控加工中，需要使用高精度数控机床和精密刀具，以实现零件的高精度加工。在热处理中，需要控制加热和冷却的速度和温度，以确保零件的硬度和精度。在表面处理中，需要进行磨削、抛光、电镀等工艺，以改善零件的表面光洁度和耐腐蚀性。
半导体设备蝶阀精密制造难点：
材料的选择：半导体设备真空蝶阀需要使用高质量的材料，如高纯度的不锈钢、铜、铝、钛等材料，以确保材料的化学稳定性、低气体释放率和高机械强度等特性。
设计的复杂性：半导体设备真空蝶阀通常都是采用复杂的结构和设计，才能满足高精度和高稳定性的要求。设计蝶阀的时候就需要考虑多个参数，如流体力学、热力学、材料强度、材料抗腐蚀能力等因素，同时还需要考虑实际应用中的不同场景和需求。
高精度加工：半导体设备真空蝶阀需要用到非常高精度的加工工艺，以达到微米级升至更高级别的加工精度。加工过程需要使用非常先进的数控加工设备、电火花加工、激光加工等高精度的加工工具和设备。
精密测量和检测：半导体设备真空蝶阀在制造完成后需要经过严格的精密测量和检测，以确保其达到设计要求和高精度的制造标准。精密测量和检测包括三坐标测量、高精度的表面粗糙度测量、真空密封性测试、高精度的视觉缺陷检测等。
清洁度和纯净度要求高：半导体设备真空蝶阀在使用过程中需要满足高要求的洁净度和纯净度，因为杂质、污染物和气体会对半导体制造过程产生致命性影响。因此，制造过程中需要采用高洁净度的生产环境和工艺，以确保半导体设备真空蝶阀的洁净度和纯净度达到要求。
图片来源：VAT官网
半导体真空蝶阀组成部分：
阀体：阀体是半导体设备真空蝶阀的主要组成部分之一，通常采用高精度的数控加工和电火花加工工艺制造。阀体的设计需要考虑流体力学、热力学等。
阀盘：阀盘是半导体设备真空蝶阀的关键组成部分之一，通常由高质量的材料制造，如不锈钢、铜、铝、钛等材料。阀盘的设计需要考虑流体力学、热力学等，以确保阀盘具有高精度和高稳定性的特性。
传动机构：传动机构是半导体设备真空蝶阀的重要组成部分之一，通常由电机、减速器、传动轴等部件组成，用于控制阀盘的开启和关闭。传动机构需要具备高精度和高可靠性的特性，以确保阀门的正常运行。
密封系统：密封系统是半导体设备真空蝶阀的关键组成部分之一，通常由弹性密封圈、气密连接件等部件组成，用于确保阀门在关闭状态下的真空密封性。密封系统需要具备高精度、高密封性和高耐用性的特性，是确保半导体设备真空蝶阀的稳定性和可靠性重要保障。
驱动电路和控制系统：驱动电路和控制系统是半导体设备真空蝶阀的控制中心，用于控制阀门的开启和关闭、调节阀门的流量和压力等参数。驱动电路和控制系统需要具备高精度、高速度和高可靠性的特性，以确保半导体设备真空蝶阀的正常运行。
真空蝶阀在半导体设备行业中的应用：
半导体设备真空蝶阀在半导体工业中的应用非常广泛。它可以用于半导体材料的制备、晶圆加工、光刻、薄膜沉积等多个环节。通过对气体和液体的控制，可以实现半导体制造过程中的稳定性和精度要求。
总结：
半导体设备真空蝶阀是半导体工业中不可或缺的关键组件，它的制造过程和相关技术需要高度精密的加工和严格的质量控制。在半导体制造过程中，半导体设备真空蝶阀可以实现对气体和液体的精确控制，以确保半导体产品的稳定性和精度要求。精密加工、CAD设计、数控加工、热处理、表面处理等技术是半导体设备真空蝶阀制造过程中的重要环节。关键词包括半导体设备真空蝶阀、精密加工、CAD设计、数控加工、热处理、表面处理、半导体材料制备、晶圆加工、光刻、薄膜沉积等。
