半导体材料生长中的MOCVD（金属有机化学气相沉积）技术在现代电子学和光电子学中具有广泛的应用。MOCVD技术的主要优点是可以生长高质量、大面积、厚度均匀的半导体材料。反应腔喷淋头是MOCVD设备中的重要组成部分，它直接影响到半导体材料的质量和性能。下面将介绍MOCVD反应腔喷淋头以及喷淋头制造的一些基本知识。

图片来源：中微公司

一、MOCVD反应腔喷淋头的作用

反应腔喷淋头是MOCVD设备中的重要组成部分，主要用于将反应气体喷淋到反应腔中，实现半导体材料的生长。MOCVD技术是一种气相生长技术，通过将金属有机化合物、气态元素和载气送入反应腔，产生化学反应，使半导体材料生长在衬底表面。喷淋头的设计直接影响反应腔中化合物的分布和扩散速率，进而影响到材料的质量和性能。

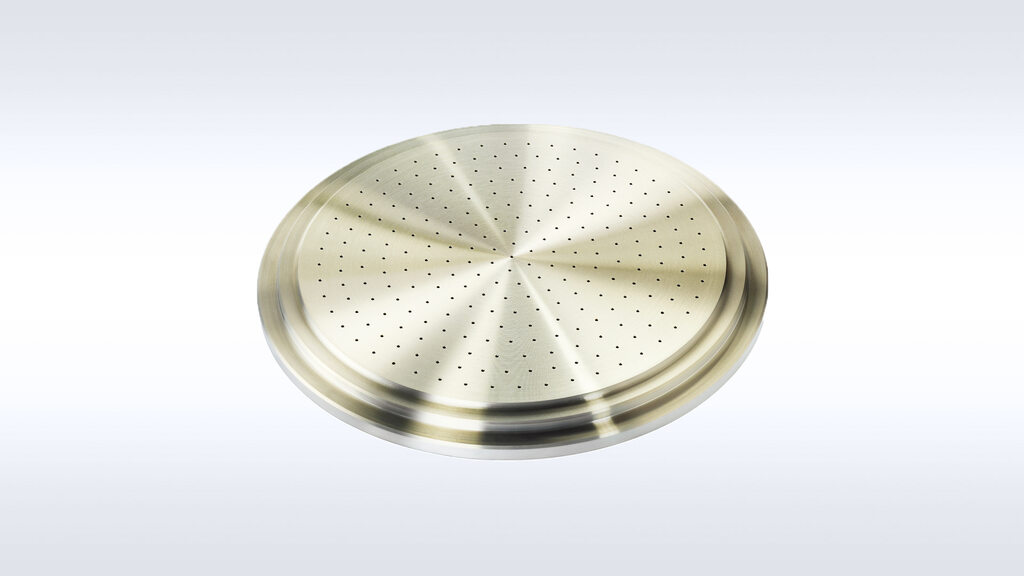

图片来源：oerlikon 官网

二、MOCVD反应腔喷淋头制造

MOCVD反应腔喷淋头通常采用高纯度陶瓷材料制造，如氧化铝、氮化硅等。陶瓷材料具有较好的高温稳定性和抗腐蚀性能，能够在高温高压下稳定运行，同时也能够减少对反应气体的污染。制造MOCVD反应腔喷淋头的主要工艺包括以下几个方面：

1.材料选择：根据反应气体的特性和工作条件，选择适合的高纯度陶瓷材料，如氧化铝、氮化硅等。

2.结构设计：根据反应腔的尺寸和形状，设计喷淋头的几何形状和位置。优化设计可以提高反应腔中化合物的均匀性和稳定性。

3.加工工艺：采用机械加工、热等静压、注射成型等工艺，对选定的材料进行加工，制造出符合设计要求的喷淋头。

4.材料选择：喷淋头材料的选择直接影响着其性能和使用寿命。常用的材料有金属、陶瓷、高分子等。金属材料通常用于低温条件下的生长，陶瓷材料具有良好的高温稳定性和抗腐蚀性能，适用于高温高压条件下的生长。

5.表面处理：表面处理可以提高喷淋头的表面平整度和光洁度，进一步提高其生长效率和材料质量。常用的表面处理方法包括抛光、喷砂、化学腐蚀等。

总的来说，反应腔喷淋头是MOCVD设备中非常重要的一个组成部分，其设计和制造直接影响到半导体材料的质量和性能。随着科技的不断进步，喷淋头的设计和制造工艺也在不断优化，以适应不断变化的半导体材料生长需求。
