引言：

随着人工智能和机器人技术的飞速发展，人形机器人正逐步从实验室走向商业化应用。作为其核心运动部件，膝关节的驱动方式直接影响机器人的灵活性、稳定性和能耗表现。传统的谐波减速器、行星齿轮等方案虽然成熟，但在轻量化、动态响应和低背隙方面仍存在挑战。近年来，线驱动技术（Tendon-Driven）凭借其低惯量、高柔性的特点，成为人形机器人关节设计的新方向。其中，膝关节线盘（绕线盘）作为线驱动系统的核心组件，其精密制造与优化成为行业关注的重点。

作为一家专注于精密机械加工与高端装备制造的企业，广东兆恒智能有限公司凭借在半导体、生物医疗、人形机器人等领域的丰富经验，可为客户提供高精度、高可靠性的膝关节线盘定制化解决方案。

一、膝关节线盘的结构与工作原理

1. 什么是膝关节线盘？

膝关节线盘（Wire-Driven Knee Joint Mechanism）是一种基于钢丝绳或高强纤维绳的传动机构，通过伺服电机驱动绕线盘收放绳索，模拟人体肌肉肌腱的力学特性，实现膝关节的精准运动控制。

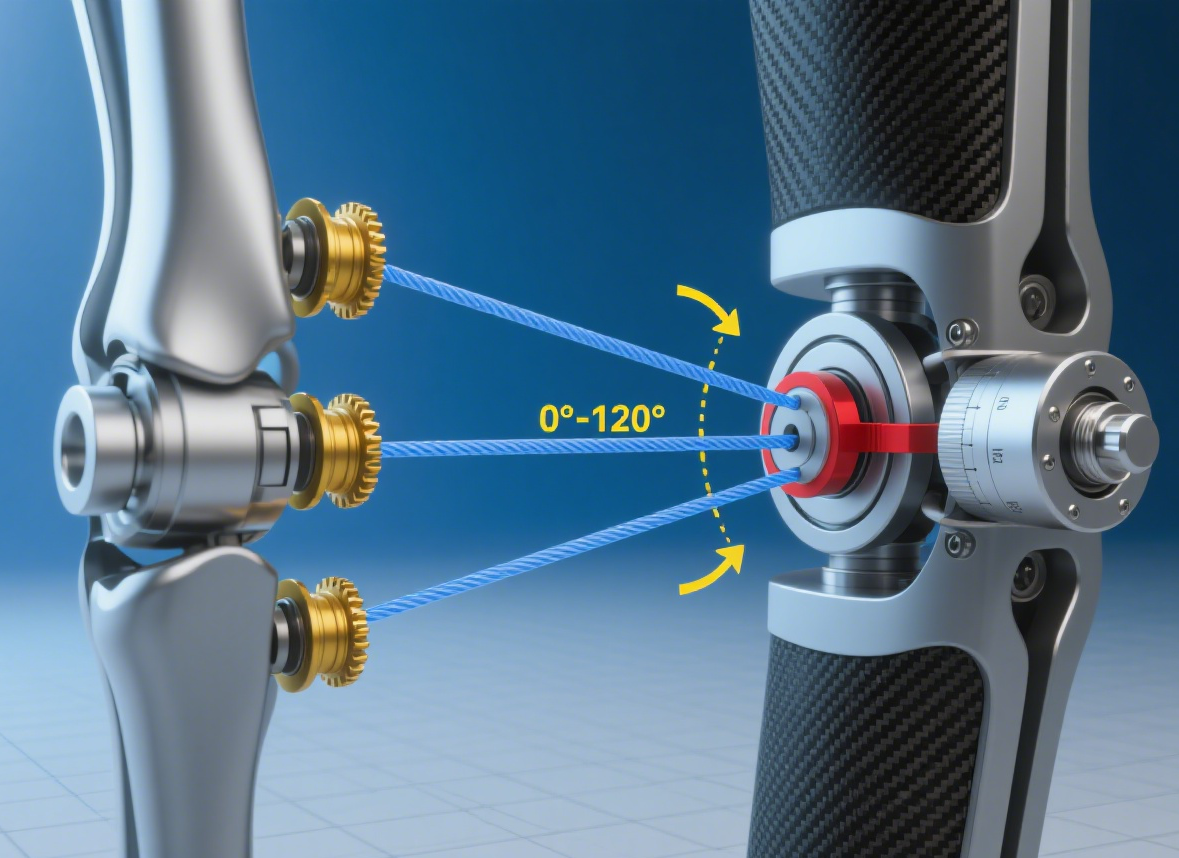

上图为AI生成，非我司产品

2. 核心组件与传动机制

• 绕线盘（Spool）：通常由铝合金或PEEK等高强度轻量化材料制成，用于缠绕钢丝绳，并通过伺服电机精确控制收放。

• 钢丝绳/纤维绳：采用高强合金或超高分子量聚乙烯（UHMWPE）材料，确保耐磨性和抗疲劳性。

• 滑轮系统：包括定滑轮和动滑轮，用于改变力的传递方向，优化力矩输出。

当电机驱动绕线盘旋转时，绳索被收紧或释放，带动膝关节完成屈伸运动。相较于传统齿轮传动，线驱动系统具有低惯量、高响应速度、低噪音等优势，更适合人形机器人的动态步态控制。

二、膝关节线盘的制造难点

1. 材料选择与轻量化挑战

• 绕线盘材料：需兼具高强度与轻量化特性，常见方案包括铝合金、PEEK工程塑料、碳纤维复合材料。

• 绳索材料：传统钢丝绳易磨损，可采用镀锌钢缆、Dyneema纤维或碳纤维增强绳索以提高寿命。

2. 精密传动与低背隙要求

• 绕线均匀性：若绕线不均匀，可能导致绳索打滑或运动偏差，需优化线盘槽型设计。

• 低背隙传动：采用摆线减速器或谐波减速器+高精度编码器，确保运动控制精度。

3. 耐久性与抗冲击优化

• 润滑与防尘：在高速收放过程中，需采用自润滑轴承+密封结构以减少磨损。

• 抗过载设计：机器人动态运动时可能承受冲击，线盘结构需具备冗余强度。

三、行业应用

1. 当前应用案例

• 特斯拉Optimus：采用行星滚柱丝杠+线驱动混合方案，提升关节效率。

• 国产人形机器人：部分厂商正在测试PEEK线盘+碳纤维腱绳方案，以降低重量。

为保护客户知识产权，故遮盖一半图片

四、精密制造助力人形机器人突破

膝关节线盘作为人形机器人的关键部件，其性能直接影响机器人的运动能力。随着材料科学和精密加工技术的进步，线驱动方案有望成为未来主流。

广东兆恒智能有限公司依托20年精密制造经验，可为客户提供从设计到量产的全流程膝关节线盘解决方案，涵盖半导体、医疗、机器人等多个领域。我们致力于以高精度、高可靠性的制造能力，助力人形机器人技术的快速发展。

如需了解更多技术细节或定制需求，欢迎联系我们，我们将为您提供专业支持！
