【兆恒机械】弹簧垫圈与平垫圈的功能介绍

  • 点击量:
  • |
  • 添加日期:2020年10月08日

最近看到有人在百度知道问弹簧垫圈与平垫圈功能作用有何区别?今天来给大家简单介绍一下有关这方面的情况,希望能够对大家有所帮助。

弹簧垫圈主要用于防松,平垫圈没有放松功能,即平垫仅仅是加大接触面积,弹簧垫圈可以防松,比如电机与机座连接的螺栓一般要加弹簧垫圈,因为电机震动,如果没有弹簧垫圈,螺母会松动。一般带有震动的装备上的紧固件上装有弹簧垫圈,法兰上一般不需加平垫圈。法兰上加不加弹簧垫圈和管道流通的介质有关系,如果容易产生脉冲的,最好加弹簧垫圈,还有高速流体,口径变化频繁,不要一概而论。

有些阀门上,填料函压盖法兰都需要加弹簧垫圈的。总而言之,平垫圈是加大紧固接触面积;弹簧垫用于带有震动的地方可以防松;紧固PVC法兰不用加弹簧垫圈。

如果知道了弹簧垫圈的主要作用是防松,那么弹簧垫圈的具体使用条件是什么样的呢?

弹簧垫圈的使用条件如下:弹簧垫圈的应用,可以套用以下四种标准:标准弹簧垫圈(GB93-1987)、轻型弹簧垫圈、(GB859-1987)、重型弹簧垫圈(GB7244-1987)。弹簧垫圈的用途:装置在螺母下面用来防止螺母松动。 在国家标准中都有说明。六角开槽螺母是专供与螺杆末端带孔的螺栓配合使用,以便把开口销从螺母的槽中插入螺杆的孔中,防止螺母自动回松,主要用于具有振动载荷或交变载荷的场合。

再来给大家简单举个例子来说明弹簧垫圈在实际使用的应用:

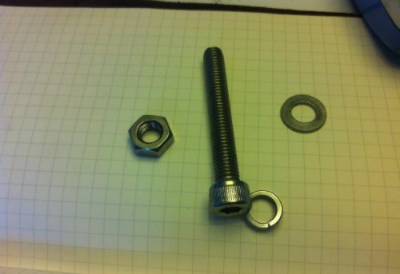

图片上的这个是我的第一颗螺丝组合件,学名叫内六角螺栓组合件。

这种螺栓是常见的家具紧固五金连接件。而且是比较重要的紧固件,通常用在例如桌子的腿的固定上,严谨的五金连接通常如下图,和横杆螺母配合用,是要使用弹簧垫片的。

因为如果一旦螺栓和螺母紧固时中间有空隙,家具经过长期时间的使用,难免摇晃很可能造成螺丝松动。

另外!木头是会冷张热缩的,弹簧垫圈的主要作用就是给了缓冲空间。从设计思路来讲,弹簧垫圈(也叫弹簧垫片)具有预张力,在被压缩后,后反弹力。

在实际使用中,由于螺纹具有的特性,使得螺母在拧紧后,很容易沿着螺线的方向旋转,导致螺母松动。

早期为了解决这个问题,弹簧垫圈就出现了。弹簧垫圈由于有预张力,在螺母压紧弹簧垫圈后,在预张力的作用下,螺母内三角形的螺扣与螺栓三角形的螺扣的一侧,就紧紧的贴在一起,在摩擦力的作用下,螺母就不再出现松动的情况了。

而普通垫圈(也叫圆孔垫片或平垫片或者普通垫片),则是弹簧垫圈预张力下的一个支撑,增大了弹簧垫圈预紧力的下压面积。
