【兆恒机械】光学产品与应用|光学紫外镜头

  • 点击量:
  • |
  • 添加日期:2021年04月19日

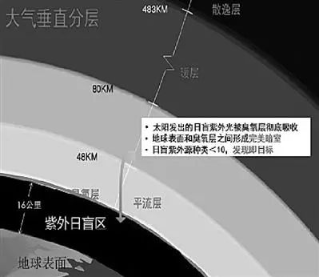

对于波段190—285nm的阳光来说,地表却是“禁区”。这一波段的太阳辐射光信号,在穿过大气层的过程中,会被臭氧层完全吸收,再者,臭氧层以下的大气里,其他组份的散射作用以及地表臭氧,也对其有吸收作用,这就使得地面附近形成了一个天然“暗室”——这里几乎完全探测不到自然产生的日盲紫外波段的光信号。

地球上如果出现日盲紫外波段内的光,通常只有三种情况:其一是某种非自然的危险信号,例如枪支开火、炸药爆炸、火灾和高压输电线漏电产生的电晕等;其二就是人为制造的日盲紫外波段的光源;其三是诸如强闪电之类的异常气象。这意味着,如果在“暗室”中测到日盲紫外信号,就意味着特定事件的发生,如导弹来袭,根本无需复杂的图像处理,“发现即目标”。


日盲紫外成像技术:“日全盲紫外成像技术” 以日全盲紫外成像技术为核心,围绕飞机破雾盲降、导弹逼近告警、船舶破雾引航、森林火情告警、电网安全监测、海上搜救以及卫星导航等多个领域。

全天候、全天时:相比现有导航定位系统,系统利用太阳光中日盲紫外部分完全无法穿透大气层的原理,在地表层15公里以内区域形成的完美暗室的特点,在不受噪声干扰的情况下具有抗干扰能力强、不受环境变化(雨、雾、霾以及昼夜变化)影响等优势,可适用于各种复杂环境;

高精度:实现厘米级高精度定位;

波长为200 nm-285 nm的紫外线,该波长的紫外信号只存在于导弹尾焰、闪电、人造日盲紫外光源等极少数情况。

雾霾等恶劣气候条件下船舶安全入港靠泊是世界性难题,传统方式进行定位导航的模式已经不完全适用于能见度低于1000米的雾霾情况。而利用了日盲紫外成像技术的破雾引航系统的精度已提升至厘米级,响应时间达到10ms级(含成像),在夜间、恶劣天气、电磁干扰等各种复杂环境中适用,整机重量小于5kg,整体功耗不超过40W。

相比现有导航定位系统,日盲紫外港口破雾导航技术抗干扰能力强、适用于各种复杂环境(夜间、恶劣天气、电磁干扰),能实现高精度全天时全天候实时定位导航,能在可视度极低的复杂环境中直观成像,同时计算自身的准确方位和姿态信息,为现有的定位导航技术提供了新兴发展方向。

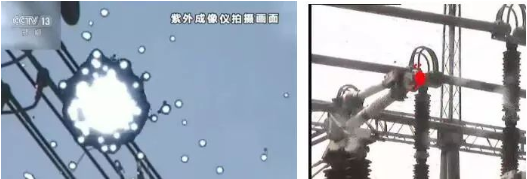

电力系统和高铁系统,运用紫外镜头成像,实现灵敏度高的电晕和电弧检测。紫外光图像采用日盲技术可在强烈阳光下使用,全日盲100%滤掉太阳光。


日全盲紫外火情告警技术以日全盲紫外成像技术为核心,利用森林火情能够发出日盲紫外信号的原理,能够远距离实时监测森林火情,同时屏蔽其他高温物体干扰,解决现有红外与可见火情告警虚警率高的问题。

特点:1、全天候、全天时、虚警率低:相比现有红外与可见光火情告警技术,本技术利用阳光中日盲紫外部分无法穿透大气层,且地表日盲紫外信号源种类极少的原理,不受环境变化(雾、霾及昼夜变化)及其他高温干扰源的影响;2、直观、无需图像处理:日全盲紫外图像无背景干扰,火点成像直观,不需要进行复杂的图像处理;3、监测范围广:利用日全盲紫外成像技术灵敏度高的特点,该技术能够在数公里外实时检测火情发生情况,通过架设云台或直升机巡视等方式,能够覆盖整个林区。

近距离刑侦上运用:

主要用于紫外光拍照某些潜在的、反差微弱的或受背景干扰的手印痕迹,适用于拍照玻璃、塑料、 塘瓷、油漆、照片和胶带粘滞层等客体表面上遗留的手印。

产品用途:

搜索潜在指纹、脚印,隐藏血印、纤维等物证

搜索枪击残留物、人体精斑、血痕、咬痕等物证

用于紫外、荧光、分色刑事照相的配光

提高荧光试剂处理过的指掌纹照相提取率

在日光条件下的文件安全特征识别(护照、牌照等)

在实验室配合化学处理的检查

银行票据特征确认(具有荧光的标志)

近距离刑侦上运用:

紫光365nm-405nm

尽管血液有很宽的吸收光谱,但是从紫外、可见光到红外区,血液在415nm附近吸收光谱最大,它不象纤维、油漆、墨水等物质那样发亮,这样暗色的血迹与亮色的背景形成反差。通常,我们依靠血迹的吸收特性从背景上将它分离出来。例如,红色背景上的血迹提取是非常困难的,用450nm的蓝光照射,血迹显现深色(黑色)而背景比血迹要亮一些。从理论上讲,用紫光会产生最好的结果。如果是陈旧血迹,它会变得光亮而且坚硬,在非光亮表面(如深色木头)上的血迹用倾斜的光照射会很有益处。在这种情况下,血迹会发亮并和背景形成反差。
