【兆恒机械】数控机床电主轴结构简述

  • 点击量:
  • |
  • 添加日期:2021年04月23日

电主轴简述:电主轴是在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术,电主轴它与直线电机技术、高速刀具技术一起,把高速加工推向一个新时代。电主轴是一套组件,它包括电主轴本身及其附件:电主轴、高频变频装置、油雾润滑器、冷却装置、内置编码器、换刀装置等。电动机的转子直接作为机床的主轴,主轴单元的壳体就是电动机机座,并且配合其他零部件,实现电动机与机床主轴的一体化。


电主轴结构:电主轴由无外壳电机、主轴、轴承、主轴单元壳体、驱动模块和冷却装置等组成。电机的转子采用压配方法与主轴做成一体,主轴则由前后轴承支承。电机的定子通过冷却套安装于主轴单元的壳体中。主轴的变速由主轴驱动模块控制,而主轴单元内的温升由冷却装置限制。在主轴的后端装有测速、测角位移传感器,前端的内锥孔和端面用于安装刀具。

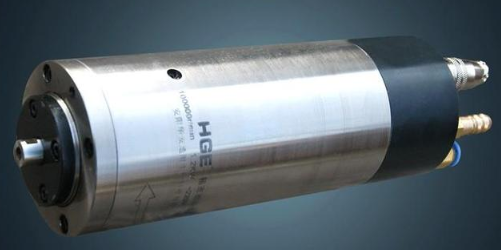

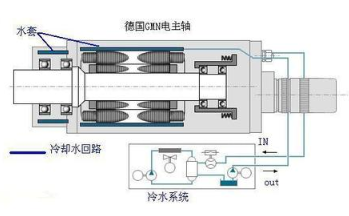

电主轴的冷却:由于电主轴将电机集成于主轴单元中,且转速很高,运转时会产生大量热量,引起电主轴温升,使电主轴的热态特性和动态特性变差,从而影响电主轴的正常工作。因此,必须采取一定措施控制电主轴的温度,使其恒定在一定值内。机床目前一般采取强制循环油冷却的方式对电主轴的定子及主轴轴承进行冷却,即将经过油冷却装置的冷却油强制性地在主轴定子外和主轴轴承外循环,带走主轴高速旋转产生的热量。机床另外,为了减少主轴轴承的发热,还必须对主轴轴承进行合理的润滑。


电主轴的驱动:电主轴的电动机均采用交流异步感应电动机,由于是用在高速加工机床上,启动时要从静止迅速升速至每分钟数万转乃至数十万转,启动转矩大,因而启动电流要超出普通电机额定电流5~7倍。其驱动方式有变频器驱动和矢量控制驱动器驱动两种。变频器的驱动控制特性为恒转矩驱动,输出功率与转矩成正比。机床最新的变频器采用先进的晶体管技术,可实现主轴的无级变速。机床矢量控制驱动器的驱动控制为在低速端为恒转矩驱动,在中、高速端为恒功率驱动。
